产品名称:CS49H热动力式蒸汽疏水阀
编  号:14843-250
型  号:14843-250
更新时间:2015.04.16
出品单位:上海飞塔阀门有限公司

CS49H热动力式蒸汽疏水阀

上海飞塔阀门有限公司

产品名片:

CS49H热动力式蒸汽疏水阀是利用热动力学特性,当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。备有过滤器和排污。该阀动作灵敏可靠,排水量大。

工作原理:

疏水阀用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并防止水蒸汽泄漏的疏水器,疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。该阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型的工作性能、特点进行全面的了解。品种很多,各有不同的性能。

疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

设计标准:

CS49H圆盘式疏水阀主要设计标准:

设计与制造:GB12235
法兰尺寸:GB9113
结构长度:GB12221
检验与实验:GB/T13927

性能规范:

CS49H圆盘式疏水阀主要性能规范:

阀门材质有:铸钢、铬钼钢WC6WC9、不锈钢304等;

阀门规格:DN15-DN150;压力:1.0-10.0Mpa

驱动方式:自动;

标准:国标GBHB,美标API ANSI

零件材料:

CS49H圆盘式疏水阀主要零件材料:

主要零件Main Part

阀体Body

阀盖Donnet

阀片Picture

阀帽

材料 Material

铸钢

铸钢

不锈钢Stainless Steel

不锈钢

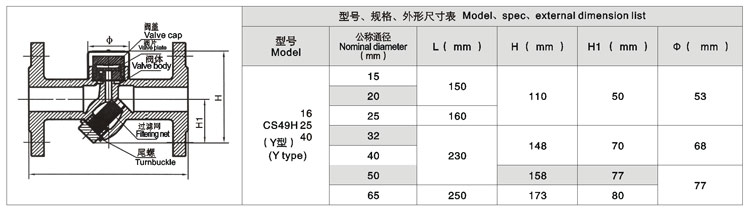

尺寸参数:

CS49H圆盘式疏水阀主要尺寸参数:

产品型号Produstion Type

DN

尺寸(mm)Dimensions

螺纹连接

承插焊连接

法兰连接

L

H

L

H

d1

t

L

H

D

D1

D2

b

f

Z-φd

CS19H-16C25C40C

CS69H-16C25C40C

CS49H-16C25C40C

15

90

80

75

80

23

7

150

110

95

65

45

14

2

4-φ14

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-φ14

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-φ14

32

120

138

120

138

42

12

230

138

135

100

78

16

2

4×φ18

40

120

148

120

148

52

12

230

148

145

110

85

16

3

4×φ18

50

140

163

140

163

62

12

230

163

160

125

100

16

3

4×φ18

65

/

/

/

/

/

/

250

185

180

145

120

18

3

4×φ18

80

/

/

/

/

/

/

280

285

195

160

135

20

3

8×φ18

100

/

/

/

/

/

/

310

315

215

180

155

20

3

8×φ18

CS19H-16Z
CS49H-16Z

15

90

80

75

80

23

7

150

110

95

95

45

14

2

4-φ14

20

90

90

85

90

28

7

150

110

105

75

55

14

2

4-φ14

25

90

115

90

115

33

10

160

115

115

85

65

14

2

4-φ14



结构特点:

CS49H圆盘式疏水阀主要结构特点:

1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。
2
、备有过滤器和排污。
3
、该阀动作灵敏可靠,排水量大。

订货须知:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
