UFS汽水分离器

上海飞塔阀门有限公司

UFS汽水分离器用于蒸汽、压缩空气及其它气体系统可除去蒸汽、空气或气体等系统中所含水分。
汽水分离器将分离出的水滴，沿倾斜管壁聚集后由一专门排水口排出。因此，汽水分离器能确保设备所使用蒸汽的干燥性，这一点对于提高设备生产力和产品质量尤其重要，并可延长设备及其控制阀的使用寿命。
本产品是挡板式分离器用于分离蒸汽、压缩空气和气体系统中内含的夜滴，阀内有梯形挡板，分离效率高。配上绝热套可提高分离器的工作性能。 此分离器安装在水平管道上且排水口向下，为了保证分离的液体尽快排走，排液口要连接合适的排液阀或蒸汽疏水阀。

使蒸汽或压缩空气在流动中突然改变方向,将蒸汽或压缩空气中含有的水滴分离出来,减少蒸汽或压缩空气中的含水量。分离出的水滴集聚在分离器下面,通过另配的疏水阀排出。汽水分离器能保证用汽设备所用蒸汽或空中的干燥性，提高用汽设备的工作效率，延长设备的使用寿命。

UFS汽水分离器主要性能规范：

压力等级： 1.6-2.5MPa
规格： DN15-350
主体材料： WCB
执行标准： JB/T9093-1999
使用压力（Mpa） 0.01～2.5
最高允许温度（℃）350

UFS汽水分离器主要零件材料：

CF41材质为铸铁，CF11和UFS材质为铸钢，UFS滤网为不锈钢。

1、阀体 2、挡板 3、阀盖 4、垫片 5、六角螺栓

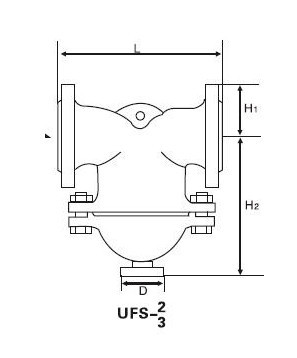

UFS汽水分离器主要尺寸参数：

UFS汽水分离器主要结构特点：

1、安装前心须用压力气体吹扫管线，清除污垢，杂物。

2、本分离器应安装在蒸汽管线路较低的位置，,分离器前后建议安装截止阀.

3、安装方向:：阀体上的箭头指向与管道内流体方向一致(阀体上箭头指向为流体出端口)。

4、汽水分离器下部应安装疏水阀，疏水阀要根据排量和工况选择。

5、为防止汽水分离器和下部的疏水阀因污物堵塞而出现故障，疏水阀前建议安装Y型过滤器，并定期进行清理工作，确保设备最大效率运行。

UFS汽水分离器安装：
1、安装在水平管道上排水口垂直朝下。所有口径的分离器都配有安装支架减少管道承载，每个支架上有两个钻好的孔。
2、为了保证分离器液体尽快排走，排液口必须要连接合适的排液阀或蒸汽疏水阀。
3、对空气中含有空气的情况，空气聚集在分离器上部。这种情况下将合适的排空阀安装在排空气口。
4、如果不安装排空阀，必须拿掉塑料保护套，装上class3000lb的碳钢旋塞。

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
