产品名片：
J41F46衬氟截止阀被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
设计标准：
J41F46衬氟截止阀设计与制造标准：
|
直通式 |
直流式 |
角式 | |
|
公称通径(mm) |
DN15~250 | ||
|
公称压力(Mpa) |
PN1.0、PN1.6、PN2.5 | ||
|
阀门材料 |
灰铸铁、碳钢、不锈钢 | ||
|
衬里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | ||
|
适用介质 |
详见防腐衬里材料 | ||
|
工作温度(℃) | |||
|
设计制造 |
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34 | ||
|
结构长度 |
GB/T 12221-1989 | ||
|
连接法兰 |
JB/T 82.1-94、GB/T9113.1-2000 | ||
|
压力试验 |
GB/T 13927-1992 | ||
|
传动方式 |
手动、齿轮传动、气动、电动 | ||
性能规范：
J41F46衬氟截止阀主要性能规范：
|
型号 |
J41Fs-16 |
J41F46-16 |
J41F3-16 | |
|
公称压力 PN/MPa |
1.6 | |||
|
试验压力 |
壳体 |
2.4 | ||
|
密封 |
1.76 | |||
|
适用温度℃ |
≤150 | |||
|
适用介质 |
酸、碱、盐等强腐蚀性介质 | |||
零件材料：
J41F46衬氟截止阀主要零件材料：
|
零件名称 |
材料 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
|
阀瓣 |
优炭钢、不锈钢、衬F46、F3 |
|
阀杆 |
不锈钢 |
|
填料 |
F4 |
|
阀杆螺母 |
2HMn58-2-2 |
|
手轮 |
HT200 |
结构特点：
J41F46衬氟截止阀主要结构特点：
1、 与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、 密封面不易磨损、擦伤，密封性较好、寿命长。
3、 启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。
4、 阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。
5、 截止阀有三种结构形式：直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。
6、 可根据用户需求配置气动、电动装置，满足遥控和程控的需要。
7、 更换零件衬里材料可适用各种介质。

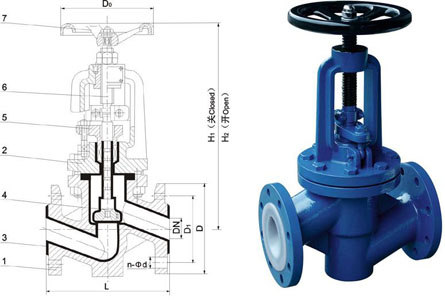

尺寸参数：
J41F46衬氟截止阀主要尺寸参数：
|
公称通径 |
PN1.6MPa主要外形尺寸和连接尺寸mm |
重量 | |||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φ |
D0 |
H1 |
H2 |
kg |
|
15 |
130 |
95 |
65 |
43 |
3 |
14 |
4-φ14 |
100 |
190 |
202 |
7 |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-φ14 |
100 |
225 |
250 |
8 |
|
25 |
160 |
115 |
85 |
60 |
3 |
16 |
4-φ14 |
120 |
230 |
255 |
9 |
|
32 |
180 |
135 |
100 |
68 |
3 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
|
40 |
200 |
145 |
110 |
80 |
3 |
18 |
4-φ18 |
160 |
280 |
315 |
16 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
300 |
345 |
20 |
|
65 |
290 |
180 |
145 |
115 |
3.5 |
20 |
4-φ18 |
200 |
365 |
420 |
28 |
|
80 |
310 |
195 |
160 |
130 |
3.5 |
22 |
8-φ18 |
240 |
420 |
490 |
39 |
|
100 |
350 |
215 |
180 |
150 |
4 |
24 |
8-φ18 |
280 |
450 |
536 |
51 |
|
125 |
400 |
245 |
210 |
180 |
4 |
26 |
8-φ18 |
320 |
520 |
630 |
70 |
|
150 |
480 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
360 |
560 |
695 |
100 |
|
200 |
600 |
335 |
295 |
260 |
5 |
32 |
8-φ23 |
400 |
630 |
780 |
160 |
|
250 |
730 |
405 |
355 |
319 |
5 |
36 |
12-φ26 |
450 |
700 |
880 |
250 |
|
300 |
850 |
460 |
410 |
370 |
6 |
40 |
12-φ26 |
500 |
770 |
1070 |
350 |
订货须知：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
