产品名称：DSJ61水封截止阀
编　　号：15345-225
型　　号：15345-225
更新时间：2012.12.24
出品单位：上海飞塔阀门有限公司

产品名片：

DSJ61水封截止阀适用于公称压力PN2.5～4.0Mpa，工作温度0～425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上，切断或接通介质,适用介质为：水、油品、蒸汽和非腐蚀气体。

工作原理：

截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

　　截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

　　截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

设计标准：

DSJ61水封截止阀应用规范：
设计与制造：     ANSI B16.34 E101
结构长度：       ANSI B16.10 E101
压力温度等级：   ANSI B16.34 E101
试验与检验：     API598 E101

零件材料：

DSJ61水封截止阀主要零件材料及主要用途：

阀体	WCB	WC1	WC6	WC9
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
阀瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
阀座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封环	增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

结构特点：

DSJ61水封截止阀结构特点：

1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。

尺寸参数：

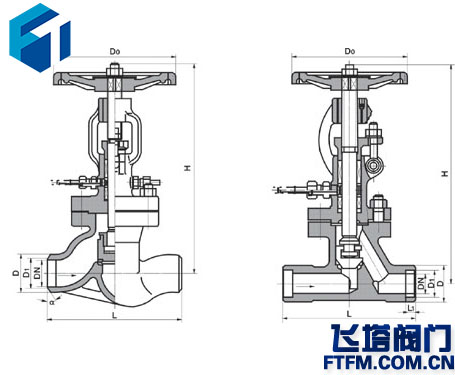

DSJ61水封截止阀主要外形尺寸、连接尺寸及质量：

公称通径DN(mm)	尺寸(mm)					重量(kg)
公称通径DN(mm)	L	D1	D2	H	D0	重量(kg)
DS/J61H-25(40)
10	130	10	28	272	120	5
15	130	15	41	272	120	6
20	150	20	44	280	120	6
25	160	25	52	332	160	8
32	190	32	64	342	160	10
40	200	40	75	395	200	16
50	230	50	75	431	240	23
65	290	65	103	457	280	32
80	310	80	116	505	320	43
100	350	100	140	549	360	58
125	400	125	171	621	400	94
150	480	150	198	705	400	119
200	600	200	254	828	400	165

主要尺寸及重量

公称通径DN(mm)	尺寸(mm)								重量(kg)
公称通径DN(mm)	L	D	D1	D2	b	Z-φd	H	D0	重量(kg)
DS/J41H-25
10	130	90	60	40	16	4-14	272	120	6
15	130	95	65	45	16	4-14	272	120	6
20	150	105	75	55	16	4-14	280	120	6
25	160	115	85	65	16	4-14	332	160	10
32	190	135	100	78	18	4-18	342	160	11
40	200	145	110	85	18	4-18	395	200	17
50	230	160	125	100	20	4-18	431	240	24
65	290	180	145	120	22	8-18	457	280	33
80	310	195	160	135	22	8-18	505	320	47
100	350	230	190	160	24	8-23	549	360	62
125	400	270	220	188	28	8-25	621	400	96
150	480	300	250	218	30	8-25	703	400	128
200	600	360	310	278	34	12-25	828	400	168

公称通径DN(mm)	尺寸(mm)										重量(kg)
公称通径DN(mm)	L	D	D1	D2	b	Z-φd	D6	f	H	D0	重量(kg)
DS/J41H-40
10	130	90	60	40	16	4-14	35	4	272	120	6
15	130	95	65	45	16	4-14	40	4	272	120	7
20	150	105	75	55	16	4-14	51	4	280	120	8
25	160	115	85	65	16	4-14	58	4	332	160	10
32	190	135	100	78	18	4-18	66	4	342	160	11
40	200	145	110	85	18	4-18	76	4	395	200	17
50	230	160	125	100	20	4-18	88	4	437	246	25
65	290	180	145	120	22	8-18	110	4	457	280	34
80	310	195	160	135	22	8-18	121	4	505	320	47
100	350	230	190	160	24	8-23	150	4.5	549	360	62
125	400	270	220	188	28	8-25	176	4.5	621	400	96
150	480	300	250	218	30	8-25	204	4.5	705	400	128
200	600	360	310	278	34	12-25

订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
