产品名称:D671X气动对夹式蝶阀
编  号:15238-554
型  号:15238-554
更新时间:2012.12.18
出品单位:上海飞塔阀门有限公司

D671X气动对夹式蝶阀

产品名片:

飞塔阀门生产的D671X型对夹式气动软密封蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长。



工作原理:

蝶板由阀杆带动,若转过90°,便能完成一次启闭。改变蝶板的偏转角度,即可控制介质的流量。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。



设计标准:

D671X气动对夹式蝶阀设计与制造标准:

制造标准

GB/T 122387-89

法兰标准

GB9113-2000GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92



性能规范:

D671X气动对夹式蝶阀主要性能规范:

公称通经DNmm)

502000

501600

公称压力PNMPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

驱动方式

蜗轮传动、电动、气动、液动

泄漏率

符合GB/T13927-92标准

适用介质

D671X型对夹式气动软密封蝶阀适用于水、空气、天然气、油品及弱腐蚀性流体

适用温度

丁腈橡胶:-4090氟橡胶:-20200



零件材料:

D671X气动对夹式蝶阀主要零件材料:

零件名称

D671X型对夹式气动软密封蝶阀零部件选用材料

阀体

WCBQT450-10HT200HT250

蝶板

WCBQT450-10HT200HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨



结构特点:

D671X气动对夹式蝶阀主要结构特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

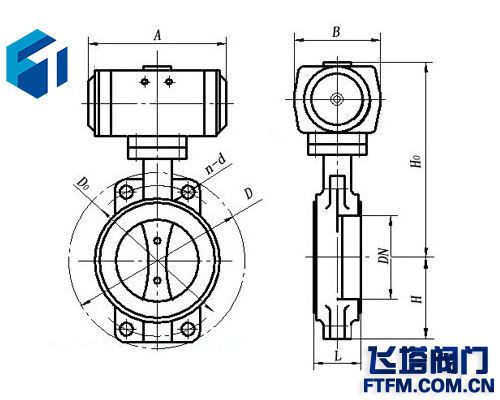

尺寸参数:

D671X气动对夹式蝶阀主要尺寸参数:

DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

315

180

65

110

4-14

125

4-18

125

4-18

65

46

70

330

180

65

130

4-14

145

4-18

145

4-18

80

46

83

390

245

72

150

4-18

160

8-18

160

8-18

100

52

105

431

240

72

170

4-18

180

8-18

180

8-18

125

56

115

455

240

72

200

8-18

210

8-18

210

8-18

150

56

137

626

350

93

225

8-18

240

8-22

240

8-22

200

60

164

720

350

93

280

8-18

295

8-22

295

8-22

250

68

206

800

550

350

,

335

12-18

350

12-22

355

12-26

300

78

230

860

600

350

395

12-22

400

12-22

410

12-26

350

78

248

883

600

350

445

12-22

460

16-22

470

16-26

400

102

289

972

600

350

495

16-22

515

16-26

525

16-30

450

114

320

1043

750

350

550

16-22

565

20-26

585

20-30

500

127

343

1098

750

380

600

20-22

620

20-26

650

20-33

600

154

413

1236

750

380

705

20-26

725

20-30

770

20-36

700

165

478

1431

750

380

810

24-26

840

24-30

840

24-36

800

190

525

1488

750

380

920

24-30

950

24-33

950

24-39

900

203

620

1615

1250

380

1020

24-30

1050

28-33

1050

38-39

1000

216

725

1765

1500

580

1120

28-30

1160

28-36

1170

28-42

1200

254

780

1976

1500

580

1340

32-33

1380

32-39

1390

32-48
