产品名称：D371F46蜗轮对夹式衬氟蝶阀
编　　号：14460-921
型　　号：14460-921
更新时间：2012.12.18
出品单位：上海飞塔阀门有限公司

产品名片：

飞塔阀门生产的D371F46衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有强腐蚀性介质的使用场合，如浓硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

工作原理：

蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

设计标准：

D371F46蜗轮对夹式衬氟蝶阀设计与制造标准：
设计规范：遵循GB/T12238，API 609，MSS SP-67标准
公称通径：DN15～300mm
公称压力：PN1.0～1.6Mpa
连接形式：法兰连接、对夹式
适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。

性能规范：

D371F46蜗轮对夹式衬氟蝶阀主要性能规范：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

零件材料：

D371F46蜗轮对夹式衬氟蝶阀主要零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35	CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	衬里/阀座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	密封圈	FPM（氟橡胶）			FPM（氟橡胶）
6	弹性条（垫）	Si（硅橡胶）			Si（硅橡胶）
7	调节定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	紧固螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	操作手柄	ZL101

结构特点：

D371F46蜗轮对夹式衬氟蝶阀主要结构特点：

1、中线蝶阀为整个蝶板与阀座在360。圆周内同心（中线），具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏听偏信心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
3、四级加载旨性密封，保证了阀门内、外的零泄露；
a：轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
b：轴头端面采用弹性O型圈和轴户处刚性垫圈、弹性橡胶垫组合；
c：轴的径向采用O垫圈金属垫的组合；
d:阀座嵌弹性的阀体槽内。
4、采用可调弹性弹子定位，定位准确，结构简单。（采用 O型圈是为了防止以外泄漏时的安全措施）
5、法兰连接双偏心蝶阀适用于压力较高场合。

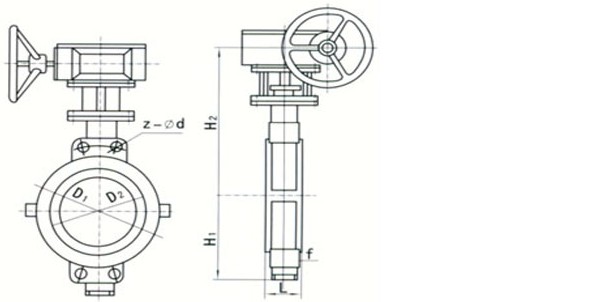

尺寸参数：

D371F46蜗轮对夹式衬氟蝶阀主要尺寸参数：

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）	L	PN1.0MPa						PN1.6MPa
40	3/2	33	145	110	85	3	18	4-φ18	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	46	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	52	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	56	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	56	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	60	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	68	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	78	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25
350	14	78	500	460	428	4	30	16-φ23	520	470	435	4	38	16-φ25
400	16	102	565	515	482	4	32	16-φ25	580	525	485	4	40	16-φ30
450	18	114	615	565	532	4	32	20-φ25	640	585	545	4	44	20-φ30
500	20	127	670	620	585	4	34	20-φ25	705	650	608	4	46	20-φ34
600	24	154	780	725	685	5	36	20-φ30	840	770	718	5	54	20-φ41
700	28	165	895	840	800	5	40	24-φ30	910	840	788	5	54	24-φ41
800	32	190	1010	950	905	5	44	24-φ34	1020	950	898	5	54	24-φ41
900	36	203	1110	1050	1005	5	46	28-φ34	1120	1050	998	5	54	28-φ41
1000	40	216	1220	1160	1115	5	50	28-φ34	1255	1170	1110	5	60	28-φ48
1200	48	254	1450	1380	1325	5	56	32-φ41

订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
