Q14F L型三通内螺纹球阀

上海飞塔阀门有限公司

飞塔阀门生产的Q14F L型三通内螺纹球阀是一种旋转类切断、开关阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。两阀座密封内螺纹三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

一、开启过程

　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

Q14F L型三通内螺纹球阀设计与制造标准：
1）、产品标准

《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89

《铁制和铜制球阀》GB/T 15185-1994

《钢制阀门 一般要求》GB/T 12224-2005

《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《通风与空调工程施工质量验收规范》GB 50243-2002

Q14F L型三通内螺纹球阀主要性能规范：

公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K

公称通径或口径：DN6～900、NPS 1/4～36

连接方式：法兰、对焊、螺纹、承插焊等

适用温度：-196℃～540℃

驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。

选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

Q14F L型三通内螺纹球阀主要零件材料：

Q14F L型三通内螺纹球阀主要结构特点：

1、要留有阀柄旋转的位置。

2、不能用作节流。

3、带传动机构的球阀应直立安装。

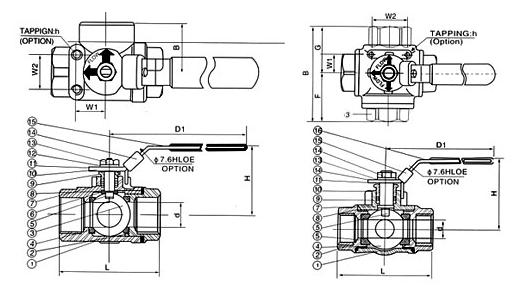

Q14F L型三通内螺纹球阀主要尺寸参数：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
