Q21F不锈钢外螺纹球阀

上海飞塔阀门有限公司

飞塔阀门生产的Q21F不锈钢外螺纹球阀的主要特点是空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。一片式球阀产品具有结构紧凑、外形精美、智能控制、性能卓越、品质优良、使用方便等诸多特点。一片式球阀为手动操作转角为90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。

两片式牙口球阀也适用于轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中。
1、流道：全口径或缩径
2、左、右壳体为锻钢或铸钢
3、用内螺纹压紧阀座
4、阀杆防吹出结构
5、螺纹连接

球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

一、开启过程

　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

Q21F不锈钢外螺纹球阀设计与制造标准：
1）、产品标准

《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89

《铁制和铜制球阀》GB/T 15185-1994

《钢制阀门 一般要求》GB/T 12224-2005

《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《通风与空调工程施工质量验收规范》GB 50243-2002

Q21F不锈钢外螺纹球阀主要性能规范：

应用规范
公称压力:1.6-6.4MPa ，
适用温度范围:-20~232℃~350℃ ，
适用介质:水、油、气及某些腐蚀性液体W.O.G。
适用范围：啤酒、饮料、 乳品、制药、生物工程等。

Q21F不锈钢外螺纹球阀主要零件材料：

Q21F不锈钢外螺纹球阀主要结构特点：

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

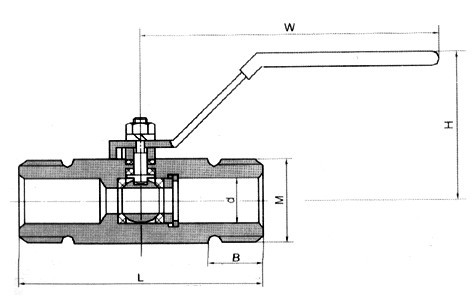

Q21F不锈钢外螺纹球阀主要尺寸参数：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
