Q41F三片式法兰球阀

上海飞塔阀门有限公司

飞塔阀门生产的Q41F三片式法兰球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀是近年来被广泛采用的一种新型阀门。

三片式球阀具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

一、开启过程

　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

Q41F三片式法兰球阀设计与制造标准：

Q41F三片式法兰球阀主要性能规范：

产品型号：Q41F-16C
产品名称：国标软密封球阀
产品特征适用介质：水、气、油品、天然气和酸碳腐蚀性
介质适用温度：-196-350℃
驱动方式：手动、气动、电动、波动等

公称通径：DN15-250mm　1/2″-10″

Q41F三片式法兰球阀主要零件材料：

Q41F三片式法兰球阀主要结构特点：

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

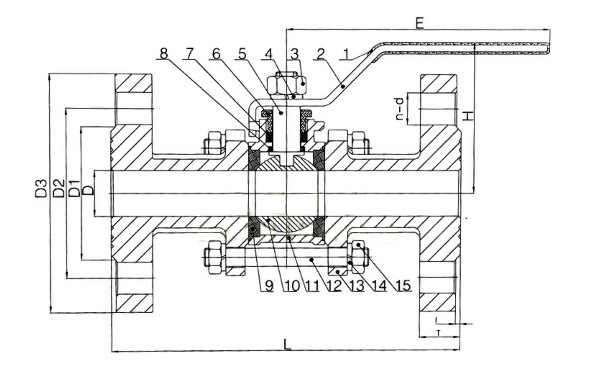

Q41F三片式法兰球阀主要尺寸参数：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
