产品名称:Q61F三片式活接对焊球阀
编  号:94310-564
型  号:94310-564
更新时间:2015.04.20
出品单位:上海飞塔阀门有限公司

Q61F三片式活接对焊球阀

上海飞塔阀门有限公司

产品名片:

飞塔阀门生产的Q61F三片式活接对焊球阀主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

三片式球阀具有以下优点:1.流体阻力小,其阻力系数与同长度的管段相等。2.结构简单、体积小、重量轻。3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

工作原理:

球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。

一、开启过程

  1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

  2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

  3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

二、关闭过程

  1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

  2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

  3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

  4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

设计标准:

Q61F三片式活接对焊球阀设计与制造标准:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5B16.47

对焊端

GB/T12224

ASNI B16.25

试验和检验

GB/T9092

AP16D

AP1598

性能规范:

Q61F三片式活接对焊球阀主要性能规范:

适用介质:水、油、气及某些腐蚀液体

适用介质:水、油、气及某些腐蚀性液体(W.O.G

适用稳定范围:-20232℃~350

公称压力:1.6-6.4MPa

压力等级

试验压力(MPa)

公称压力(PN)

磅级(Class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

零件材料:

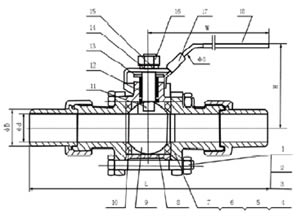

Q61F三片式活接对焊球阀主要零件材料:

序号

零件名称

材质

1

螺栓

不锈钢SS304

2

弹簧垫圈

不锈钢SS304

3

螺母

不锈钢SS304

4

阀盖

不锈钢CF8/CF8M

5

螺母

不锈钢CF8

6

套管

不锈钢CF8

7

垫圈

聚四氟乙烯PTFE

8

阀体

不锈钢CF8/CF8M

9

不锈钢CF8

10

阀座

聚四氟乙烯PTFE

11

阀杆

不锈钢SS316

12

填料

聚四氟乙烯PTFE

13

压紧螺母

不锈钢SS304

14

手柄

不锈钢SS304

15

弹簧垫圈

不锈钢SS304

16

螺母

不锈钢SS304

17

锁片

不锈钢SS304

 18

手柄套

塑料

结构特点:

Q61F三片式活接对焊球阀主要结构特点:

1.流体阻力小,全通径的球阀基本没有流阻。

2.结构简单、体积小、重量轻。

3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

尺寸参数:

Q61F三片式活接对焊球阀主要尺寸参数:

SIZE

1/4

3/8

1/2

3/4

1

1 1/4

1 1/2

2

21/2

3

4

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

82

90

112

120

145

185

210

268

H

50

50

60

64

71

78

86

95

130

148

173

E

100

100

130

130

165

165

190

190

250

250

280

F

14.1

17.6

21.8

27.5

34.7

43.0

49.0

61.5

77.0

90.0

115.2

P

10

10

10

13

13

16

16

18

18

20

20



订货须知:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
