Q71系列一片式球阀

上海飞塔阀门有限公司

飞塔阀门生产的Q71系列一片式球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

本产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
    用途：对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，
工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
Q71系列一片式球阀驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；

球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

一、开启过程

　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

Q71系列一片式球阀设计与制造标准：
1）、产品标准

《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89

《铁制和铜制球阀》GB/T 15185-1994

《钢制阀门 一般要求》GB/T 12224-2005

《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《通风与空调工程施工质量验收规范》GB 50243-2002

Q71系列一片式球阀主要性能规范：

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa

Q71系列一片式球阀主要零件材料：

Q71系列一片式球阀主要结构特点：

适用于经常操作，启闭迅速、轻便。
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。

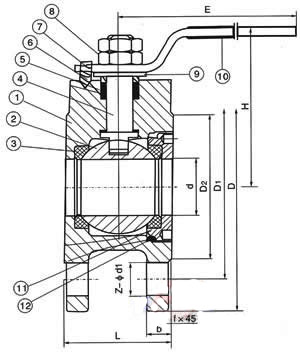

Q71系列一片式球阀主要尺寸参数：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
