产品名片：
针对国内传统使用的H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这两种法兰式的止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列对夹式止回阀产品， 具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构特点：
H76H对夹式蝶形止回阀结构特点
1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。
设计标准：
H76H对夹式蝶形止回阀主要设计标准
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料：
H76H对夹式蝶形止回阀主要零部件材料
阀体材质：不锈钢、铸钢
尺寸标准：
H76H对夹式蝶形止回阀主要尺寸标准
|
公称通径 |
阀门全开启 |
常温下阀门全开启时的水流量系数 |
流体的流向 | ||||
|
DN |
NPS |
Kv(m3/h) |
Cv(U.S) |
Cv(U.K) |
↑ |
→ | |
|
开启压力近似值KPa | |||||||
|
50 |
2 |
2.6 |
63 |
74 |
62 |
2 |
1 |
|
65 |
21/2 |
2.4 |
109 |
128 |
107 |
2 |
1 |
|
80 |
3 |
2.3 |
172 |
201 |
169 |
2 |
1 |
|
100 |
4 |
2.0 |
289 |
338 |
283 |
2 |
1 |
|
125 |
5 |
1.8 |
476 |
557 |
466 |
2 |
1 |
|
150 |
6 |
1.5 |
750 |
878 |
735 |
2 |
1 |
|
200 |
8 |
1.3 |
1432 |
1675 |
1403 |
2 |
1 |
|
250 |
10 |
1.2 |
2330 |
2726 |
2283 |
2 |
1 |
|
300 |
12 |
1.0 |
3676 |
4301 |
3602 |
2 |
1 |
|
350 |
14 |
0.9 |
5274 |
6171 |
5169 |
2 |
1 |
|
400 |
16 |
0.8 |
7306 |
8548 |
7160 |
3 |
1 |
|
450 |
18 |
0.8 |
9246 |
10818 |
9061 |
3 |
1 |
|
500 |
20 |
0.8 |
11415 |
13356 |
11187 |
3 |
1 |
|
600 |
24 |
0.7 |
17573 |
20560 |
17222 |
3 |
1 |
|
700 |
28 |
0.7 |
23919 |
27985 |
23441 |
4 |
1 |
|
750 |
30 |
0.7 |
27458 |
32126 |
26909 |
4 |
1 |
|
800 |
32 |
0.7 |
31241 |
36552 |
30616 |
4 |
1 |
|
900 |
36 |
0.7 |
39539 |
46261 |
38748 |
4 |
1 |
|
1000 |
40 |
0.7 |
48814 |
57112 |
47838 |
4 |
1 |
|
1050 |
42 |
0.7 |
53817 |
62966 |
52741 |
4 |
1 |
|
1200 |
48 |
0.7 |
70292 |
82242 |
68886 |
4 |
1 |
用途特性：
H76H对夹式蝶形止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性
产品优势：
|
结构形式 |
H76型对夹式双瓣蝶形止回阀 |
H44型法兰单瓣旋启式止回阀 |
|
水锤压力 |
水锤压力小，阀瓣行程短、并有弹簧辅助关闭、关阀速度快 |
水锤压力很大，阀瓣行程长，需要较长的关闭时间 |
|
H76型的水锤压力只有H44型的1/2～1/5 | ||
|

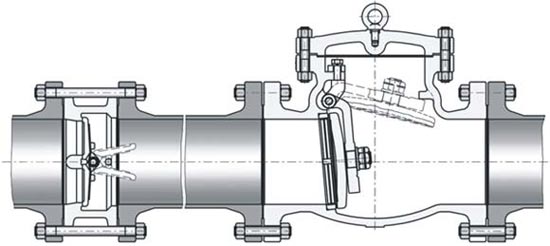

尺寸和重量 |
结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能大量节约材料、降低成本 |
结构长度很长，体积笨大，重量很重 |
|
H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
|
流体阻力 |

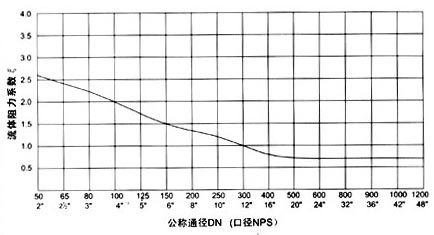

流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小 |
流体阻力小，流体阻力系数ζ为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
|
安装 |
可水平安装或垂直安装，重量轻，不必为阀门设置支座 |
可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
|
开启压力 |
开启压力很小，阀瓣在很小的压差下就能完全打开 |
开启压力较大，阀瓣在较大的压差下才能完全打开 |
|
可靠性 |
阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 |
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
订货须知：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
