产品名称:PH44H排渣止回阀
编  号:10440-647
型  号:10440-647
更新时间:2015.04.17
出品单位:上海飞塔阀门有限公司

PH44H排渣止回阀

上海飞塔阀门有限公司

产品名片:

PH44H排渣止回阀由该产品主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水、灰渣混合物介质,作为止回装置。

工作原理:

PH44H排渣止回阀PH44H止回阀(check valve):止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

  启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
  止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

设计标准:

PH44H排渣止回阀技术参数:

产品型号

公称压力

密封试验压力

强度试验压力

工作温度

适用介质

PH44H-10C

1.0

1.1

1.5

≤120C°

矿浆
渣水

PH44H-16C

1.6

1.76

2.4

PH44H-25

2.5

2.75

3.75

PH44H-40

4.0

4.4

6.0

零件材料:

PH44H排渣止回阀主要零件材质:

零件名称

10C

16C

25

40

64

阀体阀盖

WCB

WCB堆焊85铬锰

WCB+堆焊85铬锰

2Crl31Crl8Ni9Ti

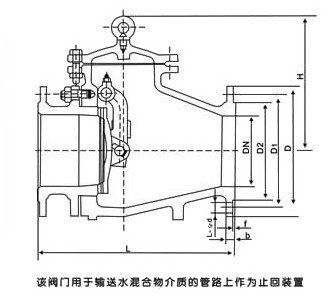

外形尺寸:

PH44H排渣止回阀主要外形连接尺寸:

尺寸mm
公称
公称     通径DN
压力MPa

D

K

d

D1

f

F1

b

L

Z-d0

H

W(kg)

1.0C

100

220

180

156

3

3

3

22

292

8-φ18

270

63

125

250

210

184

184

3

184

22

330

8-φ18

280

80

150

285

240

211

211

3

211

24

356

8-φ18

290

120

200

340

295

266

266

3

266

24

495

8-φ22

345

200

250

395

350

319

319

3

319

26

622

12-φ22

412

250

300

445

400

370

370

4

370

26

698

12-φ22

468

320

350

505

460

429

429

4

429

26

787

16-φ22

524

400

400

565

515

480

480

4

480

26

900

16-φ26

600

517

450

615

565

530

530

4

530

28

918

20-φ26

670

610

500

670

620

582

582

4

582

28

978

20-φ26

750

705

1.6C

100

220

180

156

156

3

156

22

292

8-φ18

270

63

125

250

210

184

184

3

184

22

330

8-φ18

280

90

150

285

240

211

211

3

211

24

356

8-φ22

290

130

200

340

295

266

266

3

266

24

495

12-φ22

345

210

250

405

355

319

319

3

319

26

622

12-φ26

412

260

300

460

410

370

370

4

370

28

698

12-φ26

468

330

350

520

470

427

429

4

429

30

787

16-φ26

524

415

400

580

525

480

480

4

480

32

900

16-φ30

600

532

450

640

585

548

548

4

548

34

918

20-φ30

670

625

500

715

650

609

609

4

609

36

978

20-φ33

750

720

2.5

100

235

190

156

156

3

156

24

356

8-φ22

270

65

125

270

220

184

184

3

184

26

400

8-φ26

280

95

150

300

250

211

211

3

211

28

444

8-φ26

290

140

200

360

310

274

274

3

274

30

533

12-φ26

345

230

250

425

370

330

330

3

330

32

622

12-φ30

421

280

300

485

430

389

389

4

389

34

711

16-φ30

468

350

350

555

490

448

448

4

448

38

838

16-φ33

524

440

400

620

550

503

503

4

503

40

864

16-φ36

600

550

450

670

600

548

548

4

548

42

978

20-φ36

670

650

500

730

660

609

609

4

609

44

1016

20-φ36

750

750

4.0

100

235

190

156

150

3

3.5

24

356

8-φ22

270

80

125

270

220

184

176

3

3.5

26

400

8-φ26

280

115

150

300

250

211

204

3

3.5

28

444

8-φ26

290

150

200

375

320

284

260

3

3.5

34

533

12-φ30

345

240

250

450

385

345

313

3

3.5

38

622

12-φ33

412

290

300

515

450

409

364

4

3.5

42

711

16-φ33

468

360

350

580

510

465

422

4

4

46

838

16-φ36

524

450

400

660

585

535

474

4

4

50

864

16-φ39

600

560

450

685

610

560

524

4

4

50

978

20-φ39

670

660

500

755

670

615

576

4

4

52

1016

20-φ42

750

770



订货须知:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
