产品名片：
CF11、CF41、UFS型汽水分离器，是利用蒸汽流向急剧转换方式、将蒸汽和蒸汽中含有的悬浮状水滴分离开，提高了产品质量和生产效率,CF41材质为铸铁，CF11和UFS材质为铸钢，UFS滤网为不锈钢。
为蒸汽设备提供高干度蒸汽，送往用汽设备，提高设备的热效率。 并防止水击，而分离出来的凝结水，由分离器下部的疏水阀排出。 UFS2型汽水分离器也适用于从压缩空气中分离凝结水。
大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
汽水分离器特点：最高分离效率（干燥度可达到98 %）最低压降（约为千分之五）；结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。
性能规范：
CF11型汽水分离器主要性能规范：
1、公称通径：DN15~150mm
2、公称压力:PN1.6~2.5Mpa
3、最高工作压力：PN1.6~2.5Mpa
4、最高工作温度：220~350℃
零件材料：
CF11型汽水分离器主要零件材料：
CF41材质为铸铁，CF11和UFS材质为铸钢，UFS滤网为不锈钢。

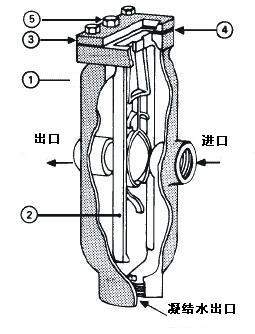

1、阀体 2、挡板 3、阀盖 4、垫片 5、六角螺栓
尺寸参数：
CF11型汽水分离器主要尺寸参数：
|
产品 型号 |
公称通径(mm) |
连接方式 |
使用 压力(Mpa) |
最高允许温度(℃) TMP |
外型尺寸（mm） | |||
|
L |
H1 |
H2 |
D | |||||
|
CF11 |
15～20 |
螺纹 |
0.01~2.5 |
350 |
130 |
115 |
156 |
螺纹 |
|
F11 |
25 |
螺纹 |
0.01~2.5 |
350 |
150 |
155 |
222 |
螺纹 |
|
CF11F |
25 |
法兰 |
0.01~2.5 |
350 |
210 |
115 |
156 |
螺纹 |
|
CF41 |
20～32 |
法兰 |
0.01~1.6 |
220 |
320 |
65 |
100 |
螺纹 |
|
CF41 |
40～50 |
法兰 |
0.01~1.6 |
220 |
455 |
90 |
150 |
螺纹 |
|
CF41 |
65 |
法兰 |
0.01~1.6 |
220 |
455 |
90 |
150 |
螺纹 |
|
CF41 |
80～100 |
法兰 |
0.01~1.6 |
220 |
510 |
110 |
190 |
螺纹 |
|
CF41 |
125 |
法兰 |
0.01~1.6 |
220 |
590 |
145 |
200 |
螺纹 |
|
CF41 |
150 |
法兰 |
0.01~1.6 |
220 |
590 |
145 |
200 |
螺纹 |
结构特点：
CF11型汽水分离器主要结构特点：
1、安装前心须用压力气体吹扫管线，清除污垢，杂物。
2、本分离器应安装在蒸汽管线路较低的位置，,分离器前后建议安装截止阀.
3、安装方向:：阀体上的箭头指向与管道内流体方向一致(阀体上箭头指向为流体出端口)。
4、汽水分离器下部应安装疏水阀，疏水阀要根据排量和工况选择。
5、为防止汽水分离器和下部的疏水阀因污物堵塞而出现故障，疏水阀前建议安装Y型过滤器，并定期进行清理工作，确保设备最大效率运行。
安装说明：
CF11型汽水分离器安装：
1、安装在水平管道上排水口垂直朝下。所有口径的分离器都配有安装支架减少管道承载，每个支架上有两个钻好的孔。
2、为了保证分离器液体尽快排走，排液口必须要连接合适的排液阀或蒸汽疏水阀。
3、对空气中含有空气的情况，空气聚集在分离器上部。这种情况下将合适的排空阀安装在排空气口。
4、如果不安装排空阀，必须拿掉塑料保护套，装上class3000lb的碳钢旋塞。
订货须知：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
