产品名片：

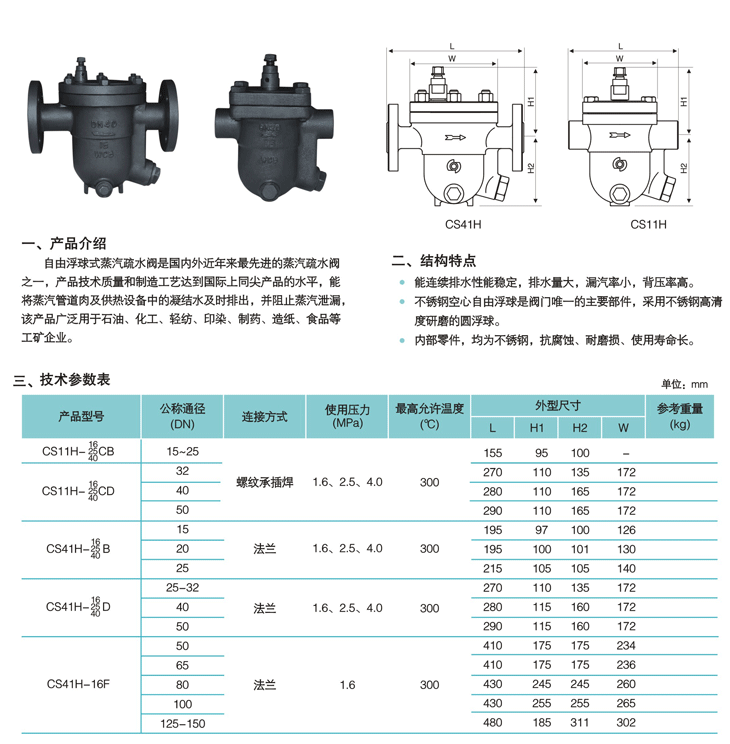

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
自由浮球式疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；自由浮球式疏水阀时最大限度地自动防止蒸汽的泄露。自由浮球式疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。蒸汽疏水阀的工作作用虽然简单，但在实际运行中有许多因素会影响蒸汽疏水阀的工作效果，如选型、安装、使用等。
自由浮球式疏水阀工作原理: 自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体.疏水阀开始进入工作状态.低温冷凝水流进疏水阀,这时阀腔内的浮球随凝结水液位的高低而升降,自动调节阀孔的开度,能连续的(不是间断)排放凝结水.由于自由浮球式疏水阀的阀座孔总是处于凝结水液位以下,形成水封,水汽自然分离,工作时达到无蒸汽泄漏.该阀的最小工作压力为0.01Mpa,从0.01Mpa至最高工作压力范围内不受温度和工作压力波动的影响,能连续工作,其最小过冷度约为0℃,由于该阀能自动、连续地排除凝结水,加热设备内不会有水积聚,能使加热设备达到最佳换热效率.是生产工艺加热设备的最理想疏水阀之一.
设计标准：
CS41H自由浮球式疏水阀主要设计标准：
设计与制造：GB12235
法兰尺寸：GB9113
结构长度：GB12221
检验与实验：GB/T13927
性能规范：
CS41H自由浮球式疏水阀主要性能规范：
|
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数 | ||||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
CS41H-16 |
16 |
1.6 |
≤200 |
水、蒸汽 |
|
CS41H-16C |
16 |
1.6 |
≤425 |
水、蒸汽 |
|
CS41H-25 |
25 |
2.5 |
≤350 |
水、蒸汽 |
|
CS41H-40 |
40 |
4.0 |
≤425 |
|
零件材料：
CS41H自由浮球式疏水阀主要零件材料：
|
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料 | |
|
型号 |
阀体材料 |
|
CS41H-16 |
铸铁 |
|
CS41H-16C |
碳钢 |
|
CS41H-25 |
碳钢 |
|
CS41H-40 |
碳钢 |
尺寸参数：
CS41H自由浮球式疏水阀主要尺寸参数：
|
CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） | |||||||||||||||||
|
CS41H-16 |
CS41H-16（Ⅱ） | ||||||||||||||||
|
|
15 |
20 |
DN |
25 | |||||||||||||
|
D |
170 |
200 |
L |
310 | |||||||||||||
|
H |
127 |
142 |
H |
240 | |||||||||||||
|
h |
80 |
90 |
h |
178 | |||||||||||||
|
重量/kg |
3.5 |
4.5 |
重量/kg |
15 | |||||||||||||
|
CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） | |||||||||||||||||
|
CS41H-16C CS41H-40（Ⅰ） |
CS41H-16C CS41H-40（Ⅱ） | ||||||||||||||||
|
DN |
15 |
20 |
25 |
DN |
25 |
40 |
50 | ||||||||||
|
L |
230 |
230 |
230 |
D |
320 |
320 |
320 | ||||||||||
|
H |
220 |
220 |
220 |
H |
295 |
295 |
295 | ||||||||||
|
h |
150 |
150 |
150 |
h |
210 |
210 |
210 | ||||||||||
|
重量/kg |
10 |
10.5 |
11 |
重量/kg |
24 |
25 |
26 | ||||||||||
|
CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm） | |||||||||||||||||
|
CS41H-16C CS41H-40（Ⅲ） |
CS41H-16C CS41H-40（Ⅳ） | ||||||||||||||||
|
DN |
50 |
65 |
80 |
DN |
80 |
100 | |||||||||||
|
L |
430 |
430 |
430 |
D |
580 |
580 | |||||||||||
|
H |
410 |
410 |
410 |
H |
540 |
540 | |||||||||||
|
h |
290 |
290 |
290 |
h |
390 |
390 | |||||||||||
|
重量/kg |
80 |
83 |
86 |
重量/kg |
130 |
137 | |||||||||||
产品排水量表（过冷度为6℃时的连续排量）
|
CS41H-16 型自由浮球式蒸汽疏水阀排水量表（kg/h） | ||||||||||||||
|
工作压差/MPa |
0.05 |
0.1 |
0.2 |
0.5 |
0.8 |
1.2 |
1.6 | |||||||
|
排水量 |
CS41H-16 |
160 |
230 |
300 |
— |
— |
— |
— | ||||||
|
110 |
160 |
250 |
360 |
— |
— |
— | ||||||||
|
90 |
130 |
200 |
280 |
290 |
— |
— | ||||||||
|
50 |
80 |
120 |
180 |
210 |
260 |
— | ||||||||
|
40 |
50 |
80 |
140 |
170 |
210 |
260 | ||||||||
|
CS41H-16Ⅱ |
1400 |
2000 |
2800 |
— |
— |
— |
— | |||||||
|
1000 |
1300 |
1800 |
3100 |
— |
— |
— | ||||||||
|
800 |
1000 |
1400 |
2500 |
3500 |
— |
— | ||||||||
|
600 |
800 |
1100 |
2000 |
2900 |
3800 |
— | ||||||||
|
500 |
600 |
900 |
1800 |
2600 |
3300 |
3800 | ||||||||
|
CS41H-16C（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h） | ||||||||||||||
|
工作压差/MPa |
0.05 |
0.1 |
0.2 |
0.5 |
0.8 |
1.2 |
1.6 | |||||||
|
排水量 |
产品代号Ⅰ（Φ68） |
180 |
210 |
280 |
450 |
560 |
620 |
660 | ||||||
|
产品代号Ⅱ（Φ120） |
500 |
600 |
900 |
1800 |
2600 |
3300 |
3800 | |||||||
|
产品代号Ⅲ（Φ190） |
2820 |
4200 |
5080 |
7000 |
8530 |
10200 |
12100 | |||||||
|
产品代号Ⅳ（Φ220） |
4200 |
6800 |
8500 |
10270 |
12400 |
15800 |
18500 | |||||||
|
CS41H-40（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h） | ||||||||||||||
|
工作压差/MPa |
0.03 |
0.5 |
1.2 |
1.6 |
2.0 |
2.4 |
3.0 |
3.6 |
4.0 | |||||
|
排水量 |
产品代号Ⅰ（Φ68） |
100 |
270 |
380 |
440 |
480 |
520 |
580 |
610 |
630 | ||||
|
产品代号Ⅱ（Φ120） |
400 |
1100 |
1620 |
1900 |
2100 |
2280 |
2560 |
2780 |
2900 | |||||
|
产品代号Ⅲ（Φ190） |
1060 |
2770 |
4250 |
4900 |
5400 |
5920 |
6550 |
7050 |
7300 | |||||
|
产品代号Ⅳ（Φ220） |
1580 |
4160 |
6430 |
7520 |
8450 |
9000 |
10000 |
10800 |
||||||
结构特点：
CS41H自由浮球式疏水阀主要结构特点：
1、 蒸汽损失最小
2、 寿命长，性能可靠
3、 能排出空气
4、 能排出二氧化碳气体
5、 耐腐蚀
6、 能在背压下工作
7、 能防污物堵塞.蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。
8、能连续排水、性能稳定、排水量大、漏水量小。
9、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
10、有自动排冷空气装置，无汽锁现象，工作平衡无噪音
订货须知：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
