产品名称:CS46H膜盒式蒸汽疏水阀
编  号:141218-190
型  号:141218-190
更新时间:2015.04.16
出品单位:上海飞塔阀门有限公司

CS46H膜盒式蒸汽疏水阀

上海飞塔阀门有限公司

产品名片:

CS46H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。
膜盒式蒸汽疏水阀的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;最大背压率 80% ,膜盒坚固,使用寿命长

工作原理:

膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

设计标准:

CS46H膜盒式蒸汽疏水阀主要设计标准:

设计与制造:GB12235
法兰尺寸:GB9113
结构长度:GB12221
检验与实验:GB/T13927

性能规范:

CS46H膜盒式蒸汽疏水阀主要性能规范:

工作压力范围

0.05~1.6MPa

最高允许温度

325

零件材料:

CS46H膜盒式蒸汽疏水阀主要零件材料:

阀体阀盖

WCB/304

热敏感元件

不锈钢膜盒

阀座

2Cr13/304

过滤网

不锈钢

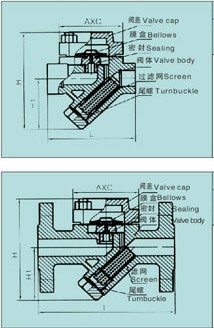

尺寸参数:

CS46H膜盒式蒸汽疏水阀主要尺寸参数:

产品型号

口径

连接方式

适用压力

最高允许温度

阀体材质

外形尺寸

L

H1

H2

W

CS16H-16C

15-20

内螺纹

0.01-1.6

250

100

100

58

55

70

25

内螺纹

0.01-1.6

250

120

120

58

55

70

32-40

内螺纹

0.01-1.6

250

150

150

68

68

90

50

内螺纹

0.01-1.6

250

160

160

68

68

90

CS46H-16C

15-20

法兰

0.01-1.6

250

150

150

55

55

70

25

法兰

0.01-1.6

250

160

160

55

55

70

32-50

法兰

0.01-1.6

250

210

210

85

60

120



结构特点:

CS46H膜盒式蒸汽疏水阀主要结构特点:

1、具有排水温度调节机构,可在60-100℃之间调节,使用方便。
2
、排水是连续的,而且没有噪音。
3
、温度敏感元件,采用不锈钢耐腐蚀。
4
、不受振动,蒸汽压力波动和水温的影响。
5
、体积小、重量轻、安装方便。
6
、出色的排空气能力,可耐过热的蒸汽和水锤。
7
、在压力范围内部是具有固定过冷和循环操作。
8
、阀内装膜盒,有单组、双组、多组。适用于大量场合。
9
、感温元件,耐腐蚀性强,使本阀寿命经久耐用。
10
、本体有碳钢不锈钢两种,小型轻量,立式安装效果最佳,亦可任意角度安装。

订货须知:

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
